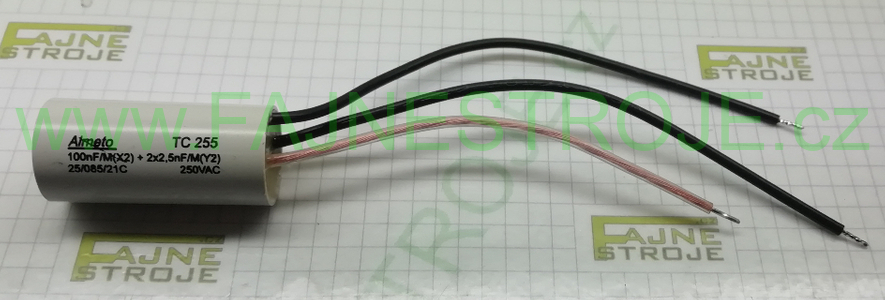

Odrušovací filtr TC255 100n+2x2n5 250VAC/6A

Odrušovací kondenzátor TC 255 je určen k potlačení nežádoucích vysokofrekvenčních kmitočtůjako vnitřní součást elektrických zařízení ve smyslu zaručovaných parametrů.

Svitek kondenzátoru je vyroben z metalizovaného papíru, impregnován ekologicky nezávadným impregnantem a hermetizován  epoxidovou  pryskyřicí  v  pouzdru  z  plastické  hmoty.  Vývody  jsou  provedeny  z  lanka  o  průřezu  0,5  mm². Lanka mají izolaci z tepluvzdorného PVC. Konce lanek jsou odizolovány a pocínovány.

TECHNICKÉ PARAMETRY
Jmenovitá kapacita (f = 1 kHz)                                  Cx=100 nF; Cy=2,5 nF
Tolerance jmenovité kapacity (f  = 1 kHz)                    ± 20%
Jmenovité napětí / frekvence                                     250 V / 50-60 Hz
Jmenovitý proud                                                       6 A
Zkušební napětí mezi vývody kondenzátoru                 X2 1075V DC - 2 s
Zkušební napětí mezi vývody kondenzátoru                 Y2 2000V /50Hz -  2s
Izolační odpor mezi vývody kondenzátoru (při 20 °C)    min. 6 x 10³ MΩ
Ztrátový činitel (f = 1 kHz)                                           max. 1 x 10^-2
Kategorie klimatické odolnosti dle IEC 68-1                25/085/21
Jinak platí                                                               ČSN EN 132400
